Piko 55275 1/87 Ölçek, Dijital Raylara Enerji Vermek İçin Klips (PK55275)

İçindekiler

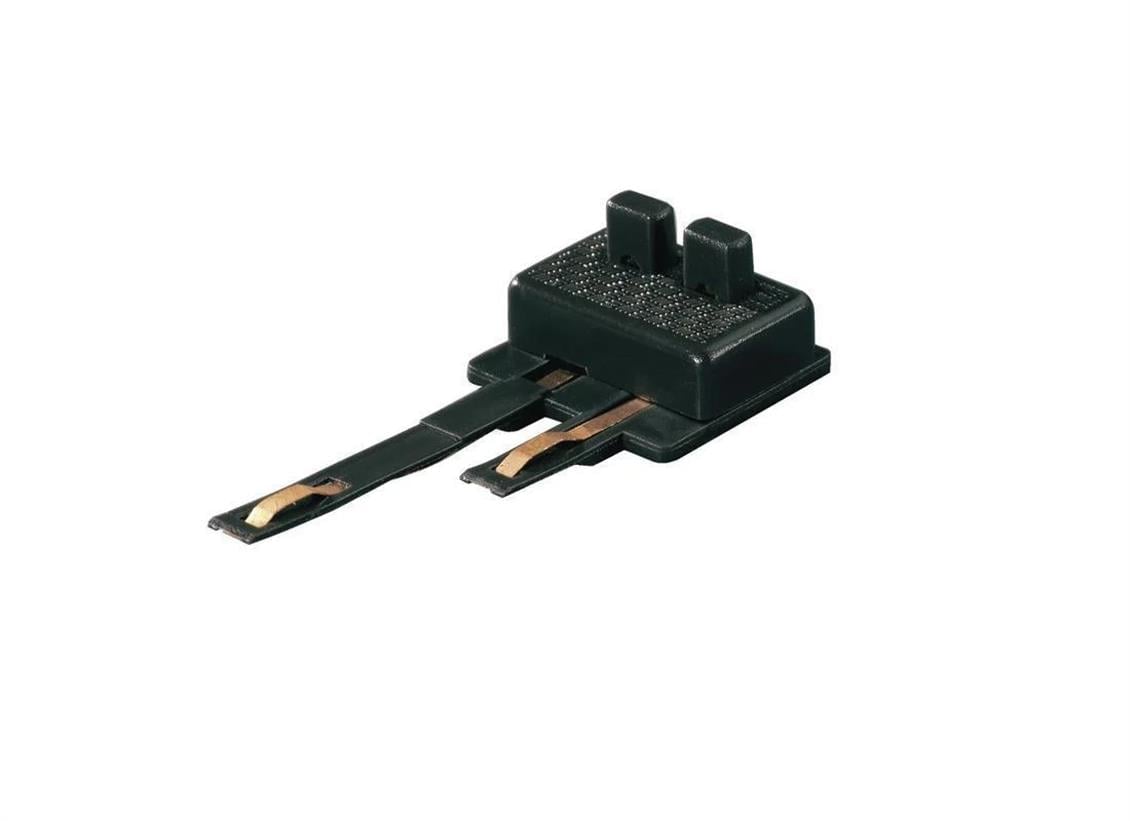

• (1 adet) PIKO 55275 Dijital Ray Güç Bağlantı Klipsi (Track Power Clip - Digital Layouts)

Özellikleri

• Marka: PIKO
• Model: 55275 Track Power Clip - Digital Layouts
• Stok Kodu: 55275
• Barkod: 4015615552758
• Ölçek / Uyum: HO Ölçek / PIKO A-Gleis (Özellikle G231 düz ray ile tam uyumlu)
• Sistem Tipi: Dijital Sistemler (DCC)
• Parazit Filtresi (EMC): İçermez (Dijital sinyalin bozulmaması için dijital hatlarda filtre olmaması zorunludur)

PIKO 55275 Dijital Ray Güç Bağlantı Klipsi, dijital model tren kurgularınızda kontrol ünitenizden (PIKO Digi 1, Digi 2 vb.) gelen elektrik ve veri sinyallerini güvenli bir şekilde ray hattına aktarmak için tasarlanmıştır. Analog klipslerden farklı olarak içerisinde parazit önleyici kondansatör barındırmaz. Bu sayede dijital kumandadan gönderilen hassas veri sinyallerinin kesintiye uğramadan ve bozulmadan doğrudan raylara ulaşmasını sağlar.

Montaj Rehberi (Nasıl Monte Edilir?)

PIKO 55275 klipsinin montajı lehim gerektirmeyen, tak-çıkar yapısı sayesinde oldukça kolaydır. Aşamalı olarak montaj adımları şu şekildedir:

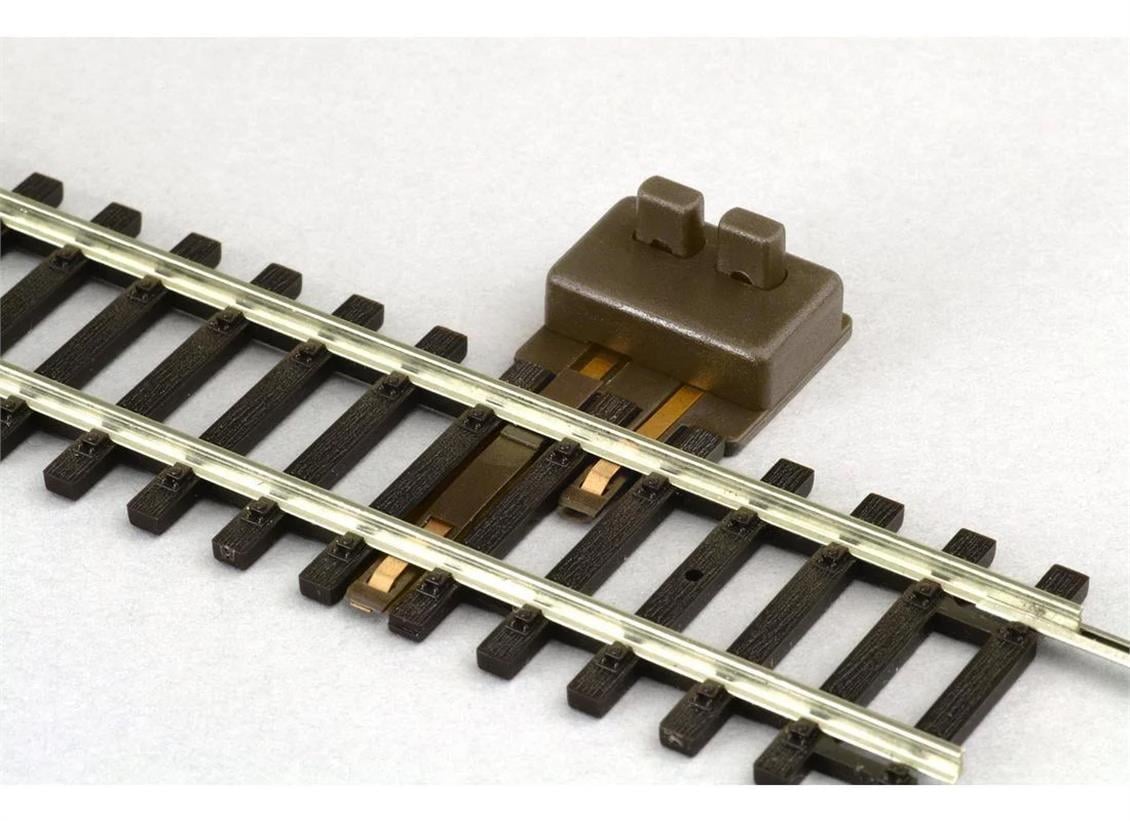

1. Klipsin Raya Takılması: Bağlantı klipsinin alt tarafında uzanan iki adet esnek metal temas dilini, düz rayın (PIKO A-Gleis G231 model düz ray) traversleri (ahşap görünümlü plastik bağlantılar) arasında bulunan özel yuvalara doğru bastırarak sonuna kadar kaydırın. Metal dillerin ray profillerinin altına tam temas ettiğinden emin olun.
2. Kablo Klemenslerinin Açılması: Klipsin üst kısmında yer alan iki adet yaylı düğmeye (klemense) parmağınızla basılı tutun.
3. Kabloların Bağlanması: Dijital kontrol ünitenizden (örneğin PIKO Digi 1 veya Digi 2) gelen iki adet açık uçlu kabloyu açılan deliklere yerleştirin ve düğmeleri serbest bırakın. İçteki yay mekanizması kabloları sıkıca kavrayarak güvenli elektrik iletimi sağlayacaktır.
